Газовая горелка с точки зрения способа регулирования
Изменение мощности горелки влияет на стабильность давления в подающем газопроводе. Добиться большей сбалансированности параметров позволяет плавное регулирование подачи газа. Регулировка мощности горелочного устройства производится на основе текущих данных термостата либо реле давления. Приборы являются частью системы управления горелкой.
На сегодняшний день доступны модели со следующими способами регулирования мощности:
- Одноступенчатый
- Двухступенчатый
- Прогрессивный двухступенчатый
- Модуляционный
_10222017.jpg "Горелка газовая FLAMEAIR FAG 40")
Одноступенчатые горелки, такие как FLAMEAIR FAG 40, предназначены для работы в режимах 'включено-выключено". Мощность устройств этого типа фиксирована. Автоматический запуск и остановку контролирует термостат/реле давления, согласно заданным настройкам на панели управления. При значениях температуры или давления ниже установленных, происходит автоматическое включение горелки. При достижении предельно допустимой величины, горелочное устройство отключается.
Двухступенчатое регулирование предполагает два типа пламени – большое и малое. Система управления в этом случае включает два термостата/реле давления. Режим "большое пламя" активируется при значениях температуры ниже заданных на обоих приборах. Достижение хотя бы одной пороговой величины инициирует переход горелки в режим "малое пламя". Когда температура на втором термостате тоже достигнута, горелка отключается.
Прогрессивная двухступенчатая горелка, например, модель FLAMEAIR FAG 150 N, отличается от предыдущего варианта регулирования плавным переходом между ступенями. При этом обеспечивается плавная подача как газового топлива, так и воздушного потока, необходимого для приготовления газовоздушной смеси. С точки зрения стабильности системы, такое управление мощностью намного предпочтительнее.
Модуляционные газовые горелки выпускаются с механической или электронной модуляцией. Примером первого типа устройств может быть FLAMEAIR FAG 1200 C, второго – FLAMEAIR FAG 600 Е. Это наиболее совершенное решение на сегодняшний день. Поскольку изменение мощности горелочного устройства в пределах его характеристик происходит постепенно и бесступенчато с помощью ПИД-регулятора.
Очевидно, что по способу регулирования мощности горелки, лучший вариант – это модели с электронной модуляцией.
Газовая горелка с позиции надежности и универсальности
Условия эксплуатации, включая регулярность газоснабжения, не всегда идеальны. Поэтому, несмотря на экономичность и большую экологичность газа, часто надежнее выбрать модель, работающую на нескольких видах топлива. Строго говоря, такие устройства уже не являются газовыми, а относятся к разряду комбинированных горелок. Двухтопливные модели могут быть газомазутными или газодизельными.
Выбор комбинированного варианта снижает риски вынужденной остановки котла из-за сбоев в подаче газа. Кроме того, такое решение оправдано, если газовое топливо не может обеспечить необходимый температурный режим в камере сгорания. Во всех ситуациях надежность и возможности топливной системы значительно повышаются. Устанавливать двухтопливную горелку имеет смысл только на комбинированные котлы, иначе горелочное устройство будет эксплуатироваться неэффективно.
Вывод из сказанного. С точки зрения надежности и универсальности лучшими можно назвать комбинированные модели.
Что лучше: атмосферная или наддувная газовая горелка

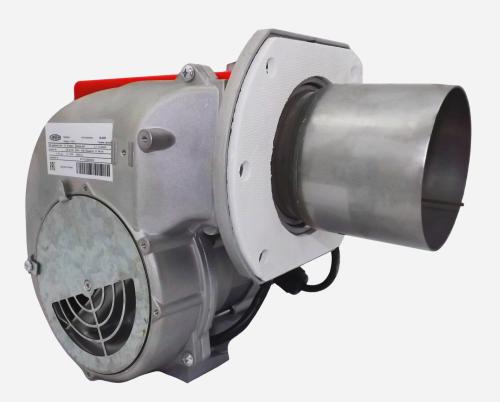

_10222064.jpg "Газовая горелка FLAMEAIR FAG 600 Е")
Атмосферные/диффузионные и наддувные/вентиляторные/дутьевые горелки – два типа устройств, которые выполняют одинаковые функции, но в то же время имеют принципиальное отличие. Ключевая разница заключается в способе забора воздуха для приготовления газовоздушной смеси. Атмосферные газовые горелки забирают воздух непосредственно из помещения, в котором установлен котел.
Принцип работы подобной системы горения требует использования котла конкретного типа и устройства приточной вентиляции в здании котельной. Диффузионные горелочные устройства устанавливаются на оборудование с открытой камерой сгорания. Как правило, это котлы небольшой мощности.
Наддувные горелочные устройства не потребляют воздух из помещения. Кислород поступает принудительно из воздуховода с помощью вентилятора, воздуходувки либо компрессора. К основным достоинствам горелок с принудительным нагнетанием воздуха относятся:
- Возможность работы в топках с различной величиной противодавления
- Доступность регулирования соотношения количества газового топлива и воздуха
- Большая производительность по сравнению с атмосферными устройствами
Использование вентилятора повышает уровень шума во время работы горелки. Поэтому ряд дутьевых моделей оборудуются дополнительным шумоизолирующим кожухом.
